Перетворювач аналоговий ППС.3-ТН

Призначення:

Перетворювачі призначені для перетворення надлишкових тисків та розріджень в аналоговий електричний вихідний сигнал.

Перетворювачі є вибухозахищеними, мають маркування вибухозахисту ОЕхіаІІСТ4 Х та можуть встановлюватись у вибухонебезпечних зонах. Рівень вибухозахисту, категорія вибухонебезпечної суміші та клас вибухонебезпечної зони визначається рівнем вибухозахисту бар’єрів іскрозахисту БІТП, що застосовуються з ними.

Основні технічні характеристики:

Діапазони перетворення:
        - від мінус 1 до 1 кПа;
        - від мінус 2,5 до 2,5 кПа;
        - від мінус 4 до 4 кПа;
        - від мінус 6,3 до 6,3 кПа;
        - від мінус 10 до 10 кПа.

Діапазони зміни вихідного сигналу:
        - від 0 до 5 мА;
        - від 4 до 20 мА;
        - від 0 до 5 В;
         (вказується при замовленні).

Границя основної допустимої зведеної похибки перетворення –  0,5 %; 1,0 %.

Границя додаткової допустимої зведеної похибки перетворення тиску від зміни температури перетворювача – не більше 0,05 % на кожні 10  ^оС.

Допустиме перевантаження по тиску – двократне від верхньої границі діапазону перетворення.

Живлення та зняття інформації з перетворювачів, які встановлюються у вибухонебезпечній зоні, здійснюється:
        - перетворювачами ППС.2;
        - перетворювачами ППС.1;

          через бар’єри іскробезпечні БІТП, які є вибухозахищеними та призначені для встановлення поза межами вибухонебезпечних зон.

Границя основної допустимої зведеної похибки перетворення надлишкових тисків та розріджень перетворювачами ППС.3-ТН, які поставляються в комплекті з ППС.1 та ППС.2 - 0,15 %, 0,25 % або 0,5 %.

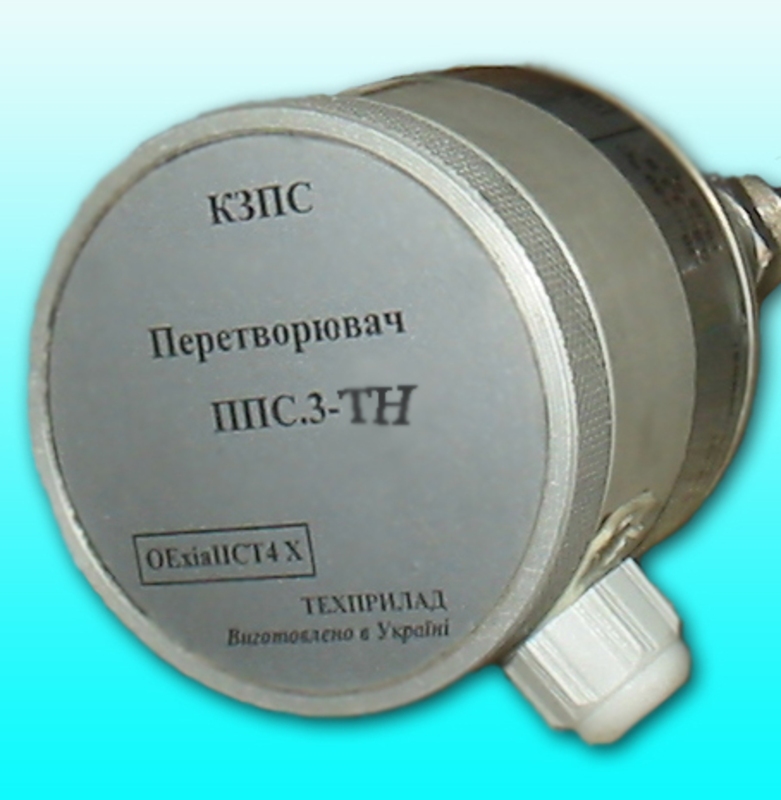

Фото:
