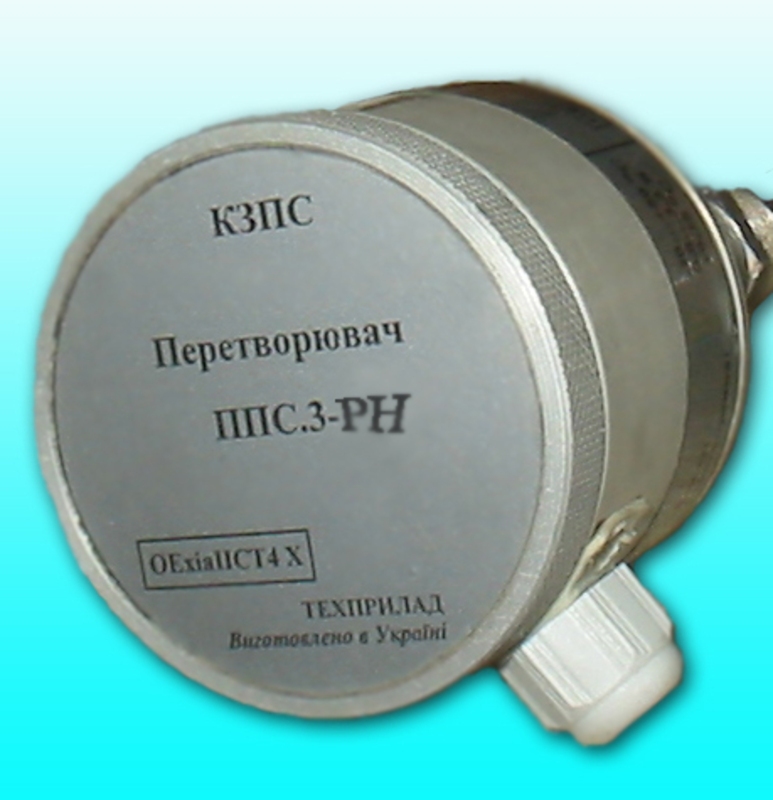

Перетворювач аналоговий ППС.3-РH

  • Друк

Призначення: Перетворювач аналоговий ППС.3-РH

Перетворювачі призначені для перетворення надлишкового тиску в аналоговий електричний вихідний сигнал.

Перетворювачі є вибухозахищеними, мають маркування вибухозахисту ОЕхіаІІСТ4 Х та можуть встановлюватись у вибухонебезпечних зонах. Рівень вибухозахисту, категорія вибухонебезпечної суміші та клас вибухонебезпечної зони визначається рівнем вибухозахисту бар’єрів іскрозахисту БІТП, що застосовуються з ними.



Основні характеристики:

Діапазони перетворення - в межах від 0 до 6000 кПа.

Діапазон зміни вихідного сигналу:

  • від 0 до 5 мА;
  • від 4 до 20 мА;
  • від 0 до 5 В;
  • (вказується при замовленні).

Границя основної допустимої зведеної похибки перетворення – 0,25 %; 0,5 %.

Границя додаткової допустимої зведеної похибки перетворення тиску від зміни температури перетворювача – не більше 0,05 % на кожні 10  оС.

Допустиме перевантаження по тиску – двократне від верхньої границі діапазону перетворення.

Живлення та зняття інформації з перетворювачів, які встановлюються у вибухонебезпечній зоні, здійснюється:

  • перетворювачами ППС.2;
  • перетворювачами ППС.1;
  • через бар’єри іскробезпечні БІТП, які є вибухозахищеними та призначені для встановлення поза межами вибухонебезпечних зон.

Границя основної допустимої зведеної похибки перетворення тиску перетворювачами ППС.3-РН, які поставляються в комплекті з ППС.1 та ППС.2 - 0,15 %, 0,25 % або 0,5 %.
