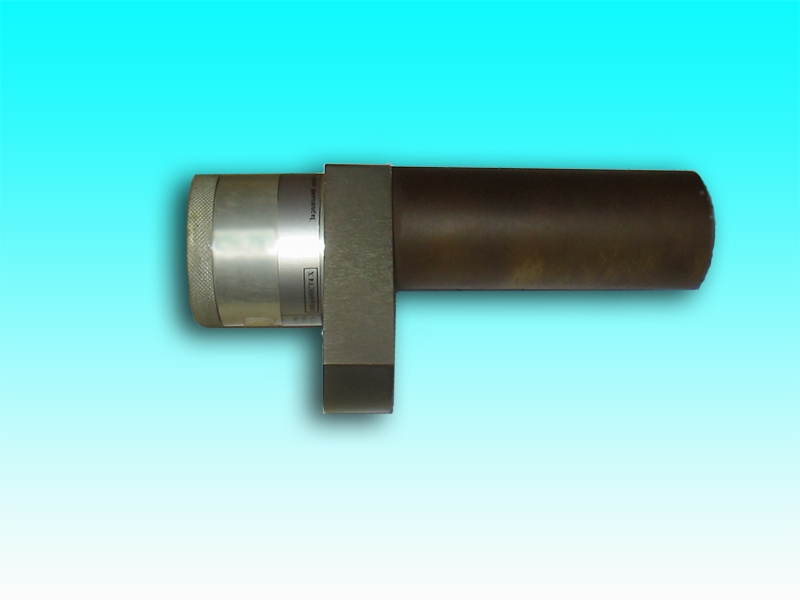

Перетворювач інтелектуальний ППС.2-В

Призначення:Перетворювач мікропроцесорний ППС.2-В

     Перетворювач призначений для перетворення віддалі в кодовий сигнал за HART-протоколом обміну даними. Перетворювач є вибухозахищеним, має маркування вибухозахисту ОЕхіаІІВТ4 Х за ГОСТ 12.2.020 та може встановлюватись у вибухонебезпечних зонах згідно гл. 4 “Правил побудови електроустановок. Електрообладнання спеціальних установок ”. Знак “Х” у маркуванні вказує на те, що – рівень вибухозахисту, категорія вибухонебезпечної суміші та клас вибухонебезпечної зони визначається рівнем вибухозахисту бар’єрів іскрозахисту БІТП, що застосовуються з ним. Живлення та зняття інформації з Перетворювача, який встановлюється у вибухонебезпечних зонах, де може утворюватися вибухонебезпечна суміш, здійснюється від складових КЗПС, розміщених у вибухобезпечних приміщеннях, через бар’єр іскрозахисту БІТП ТУ У 33.2-23272132-009-2004.

     Вид кліматичного виконання Перетворювача УХЛ-1.1 за ГОСТ 15150, але для роботи в діапазоні робочих температур від -40 до +50 оС.

     Ступінь захисту від вологи і пилу - ІР54 згідно ГОСТ 14254.



Умови експлуатації:

1) температура навколишнього середовища - від -40 до +50 оС;

2) відносна вологість повітря - до 98 % при температурі 35 оС;

3) синусоїдальна вібрація частотою не більше 25 Гц і амплітудою - до 0,1 мм;

4) напруженість магнітного поля частотою (50±1) Гц - не більше 400 А/м.

Технічні дані:

  • Діапазон перетворення від 0 до 14 м;
  • Границя основної допустимої абсолютної похибки перетворення 0,025 м;
  • Габаритні розміри - не більше 60х110х200 мм;
  • Максимальний струм споживання - не більше 12 мА;
  • Ступінь захисту від вологи і пилу - ІР54 згідно ГОСТ 14254;
  • При дотриманні умов експлуатації, транспортування та зберігання, забезпечуються наступні показники надійності:
    • Наробіток до відмови - не менше 25000 год.;
    • Термін служби Перетворювача - не менше 8 років.



В комплект поставки входить:

1) Перетворювач віддалі ППС.2-В - 1 шт.;

2) Керівництво з експлуатації – 1 прим.

Примітка. У випадку поставки в один адрес більше від одного Перетворювача, на інші перетворювачі виписуються Свідоцтва про приймання.

Монтаж і будова:

     Перетворювач встановлюється на об’єкті вимірювання у вертикальному положенні.

     Під’єднання до клемних колодок Перетворювача здійснюється через кабельні вводи в корпусі при знятій кришці. Призначення клемних колодок та рознять Перетворювача:

Х1 – розняття для під'єднання засобу управління-зчитування ( комунікатора );

Х3 – клемна колодка для під'єднання лінії обміну даними;

Х5 – розняття для механічного захисту від програмного втручання в роботу Перетворювача. При встановленій перемичці захист встановлений.

   За способом захисту від пошкодження електричним струмом Перетворювач виконаний за класом ІІІ згідно ГОСТ 26104.

   Електричне живлення Перетворювача, який встановлюється у приміщеннях (зонах), де може утворюватися вибухонебезпечна суміш категорії ІІВ групи Т4 (або менш вибухонебезпечної категорії та групи), здійснюється від складових КЗПС, розміщених у вибухобезпечних приміщеннях, через бар’єр іскрозахисту БІТП-10 ТУ У 33.2‑23272132-009-2004 з „іскробезпечним електричним колом „іа”, або БІТП-12 ТУ У 33.2‑23272132-009-2004 з „іскробезпечним електричним колом „іа”.

   Монтаж, налагодження, випробування, здача в експлуатацію і експлуатація Перетворювача повинні проводитись у відповідності з вимогами правил безпечної експлуатації електроустановок споживачів (ДНАОП 0.00-1.21-98).



Гарантія:

    Виробник гарантує відповідність Перетворювача своїм характеристикам при дотриманні користувачем умов транспортування i зберігання, а також при виконанні вимог даного паспорту.

    Гарантійний термін зберігання 18 місяців з моменту виготовлення Перетворювача.

    Гарантійний термін експлуатації 18 місяців з моменту  запуску в роботу та не більше 24 місяці з моменту  виготовлення Перетворювача.
